蒸発器の伝熱面積の計算は、蒸発システムの設計、操作、最適化において重要なステップです。経験豊富な蒸発器サプライヤーとして、当社は蒸発器の効率と有効性を確保するための正確な伝熱面積の計算の重要性を理解しています。このブログ投稿では、蒸発器の熱伝達面積の計算に関わる重要な要素と方法について詳しく説明します。
蒸発器における熱伝達の基本を理解する
計算に入る前に、蒸発器における熱伝達の基本原理を理解することが重要です。蒸発器は、加熱媒体 (蒸気など) から液体供給物に熱を伝達し、液体を蒸発させる熱交換器です。蒸発器における熱伝達プロセスには、通常、伝導、対流、放射という 3 つの主要なメカニズムが関係します。ただし、ほとんどの工業用蒸発器では、伝導と対流が主な熱伝達メカニズムです。
蒸発器内の熱伝達率 (Q) は、次の方程式で表すことができます。
Q = U × A × ΔTm
どこ：
- Q は熱伝達率です (ワットまたは BTU/h 単位)
- U は全体の熱伝達係数 (W/m²・K または BTU/h・ft²・°F 単位)
- A は伝熱面積 (m² または ft²)
- ΔTm は対数平均温度差 (LMTD、単位は K または °F) です。
この式から、熱伝達面積 (A) は熱伝達率 (Q) に正比例し、全体の熱伝達係数 (U) と対数平均温度差 (ΔTm) に反比例することがわかります。したがって、蒸発器の伝熱面積を計算するには、Q、U、ΔTm の値を決定する必要があります。
熱伝達率 (Q) の決定
蒸発器内の熱伝達率 (Q) は、液体原料を蒸発させるのに必要な熱量に等しくなります。これは、次の式を使用して計算できます。
Q = m × ΔHv
どこ：
- m は液体フィードの質量流量 (kg/s または lb/h 単位)
- ΔHv は液体の蒸発潜熱です (J/kg または BTU/lb 単位)
液体供給の質量流量 (m) を決定するには、液体の流量と密度を知る必要があります。蒸発潜熱（ΔHv）は液体の種類や動作条件（温度や圧力など）によって異なります。これらの値は、熱力学特性テーブルから取得することも、適切な相関関係を使用して計算することもできます。
全体の熱伝達係数 (U) の計算
全体の熱伝達係数 (U) は、熱媒体、管壁、液膜など、蒸発器のさまざまなコンポーネントを通る熱伝達に対する総合抵抗の尺度です。これは、蒸発器のタイプ、熱媒体と液体供給の流量と特性、汚れ耐性、熱交換器の設計などのいくつかの要因によって影響されます。
全体の熱伝達係数 (U) は、次の式を使用して計算できます。
1/U = 1/hi + δ/k + 1/ho + Rf
どこ：
- hi は内部熱伝達係数 (W/m²・K または BTU/h・ft²・°F 単位)
- δ はチューブの壁の厚さです (m または ft)
- k はチューブ材料の熱伝導率 (単位: W/m・K または BTU/h・ft・°F)
- ho は外部熱伝達係数 (W/m²・K または BTU/h・ft²・°F 単位)
- Rf は汚れ抵抗です (m²・K/W または ft²・°F/BTU 単位)
内部および外部の熱伝達係数 (hi および ho) は、流れ状況 (層流または乱流など)、熱交換器の形状、および流体の特性に基づく経験的な相関関係を使用して推定できます。汚れ抵抗 (Rf) は伝熱面上の堆積物の蓄積を考慮しており、蒸発器の効率を低下させる可能性があります。通常、これは経験または実験データに基づいて決定されます。
対数平均温度差 (ΔTm) の計算
対数平均温度差 (ΔTm) は、熱交換器の長さにわたる加熱媒体と液体供給物の平均温度差の尺度です。流体の流路に沿った温度の変化が考慮されます。
対数平均温度差 (ΔTm) は、次の式を使用して計算できます。
ΔTm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)
どこ：
- ΔT1 は、熱交換器の一端における熱媒体と液体供給物の温度差です。
- ΔT2 は、熱交換器の他端における熱媒体と液体供給物の温度差です。
ΔT1 と ΔT2 を計算するには、熱媒体と液体供給の入口温度と出口温度を知る必要があります。これらの値は、蒸発器の動作条件と設計要件に基づいて決定できます。
計算例

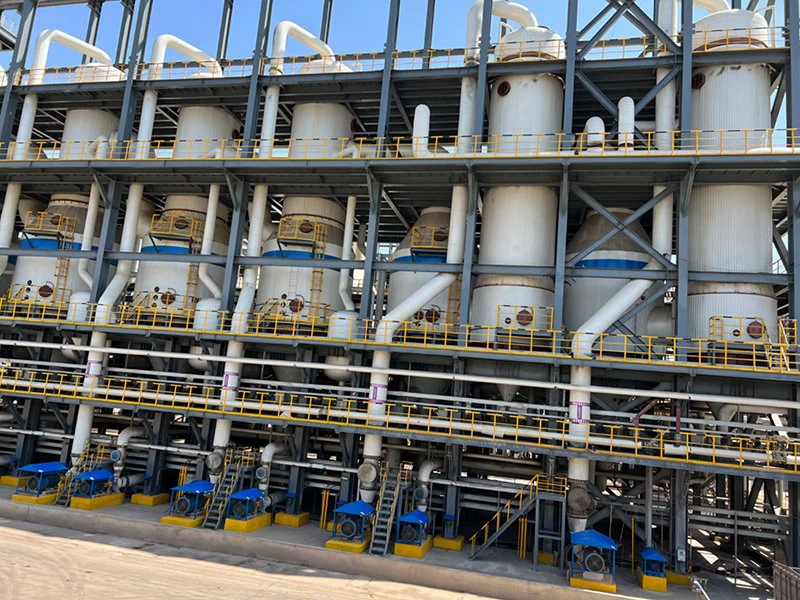

蒸発器の伝熱面積を計算するプロセスを説明する例を考えてみましょう。あるとします。多重効果流下膜式蒸発器これは、質量流量 1000 kg/h で液体原料を蒸発させるために使用されます。液体の蒸発潜熱は 2000 kJ/kg です。全体の熱伝達係数は 1000 W/m²・K と推定され、対数平均温度差は 20 K です。
まず、熱伝達率 (Q) を計算します。
Q = m × ΔHv
Q = (1000 kg/h) × (2000 kJ/kg) × (1000 J/kJ) / (3600 s/h)
Q = 555,556 W
次に、熱伝達方程式を使用して熱伝達面積 (A) を計算します。
Q = U × A × ΔTm
A = Q / (U × ΔTm)
A = 555,556 W / (1000 W/m²・K × 20 K)
A = 27.78 平方メートル
したがって、蒸発器の伝熱面積は約 27.78 m² となります。
さまざまな種類の蒸発器とその熱伝達に関する考慮事項
市場では数種類の蒸発器が入手可能であり、それぞれ独自の設計と熱伝達特性を備えています。一般的な蒸発器のタイプには次のようなものがあります。垂直流下膜式蒸発装置そして結晶化蒸発器。

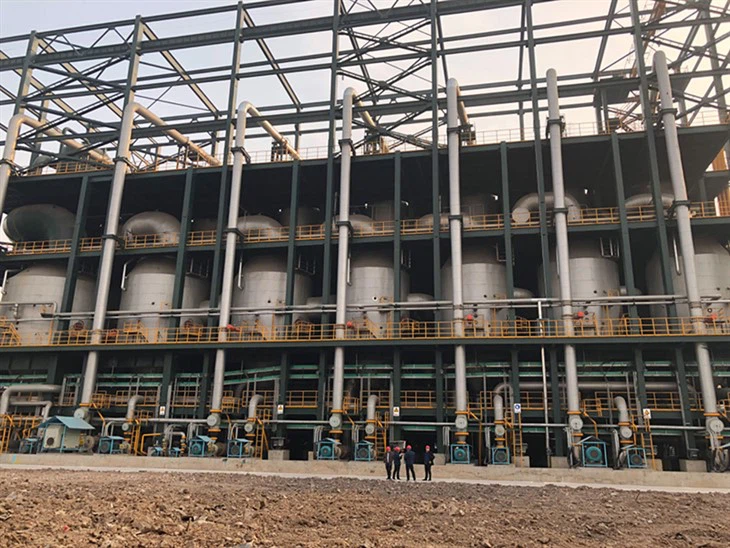

- 垂直流下膜式蒸発装置: 垂直流下膜式蒸発器では、液体供給物が垂直チューブの内面に沿って薄膜として分配されます。熱媒体はチューブの外側を流れます。このタイプの蒸発器は高い熱伝達係数を提供し、熱に弱い材料に適しています。ただし、液膜の分布とドライスポットの防止は、熱伝達性能に影響を与える可能性がある重要な要素です。
- 結晶化蒸発器: 結晶化エバポレーターを使用して、結晶が形成される点まで溶液を濃縮します。結晶化蒸発器における熱伝達プロセスは、熱伝達と物質移動の両方が関与するため、単純な蒸発器よりも複雑です。伝熱面での結晶の形成は、伝熱係数と耐汚損性に大きな影響を与える可能性があります。
正確な伝熱面積計算の重要性
蒸発器の伝熱面積を正確に計算することは、次のような理由から不可欠です。
- エネルギー効率: 適切な伝熱面積を備えた適切なサイズの蒸発器は、より効率的に動作し、エネルギー消費と運用コストを削減します。
- 製品の品質: 伝熱面積は蒸発器内の液体供給物の温度と滞留時間に影響を与え、最終製品の品質に影響を与える可能性があります。
- 機器の信頼性: 蒸発器のサイズが小さすぎると生産要件を満たすことができない可能性があり、一方、蒸発器が大きすぎると資本コストの増加や運用上の問題が発生する可能性があります。
結論
蒸発器の熱伝達面積の計算は複雑なプロセスであり、熱伝達の原理、流体の特性、蒸発器の設計を完全に理解する必要があります。蒸発器のサプライヤーとして、当社はお客様が伝熱面積を正確に計算し、特定の用途に最適な蒸発器を選択できるよう支援する専門知識と経験を持っています。
当社の蒸発器についてさらに詳しく知りたい場合、または伝熱面積の計算に関するサポートが必要な場合は、お気軽にお問い合わせください。当社の専門家チームは、専門的なアドバイスとソリューションを提供する準備ができています。私たちは、お客様と協力して蒸発目標の達成をお手伝いできる機会を楽しみにしています。
